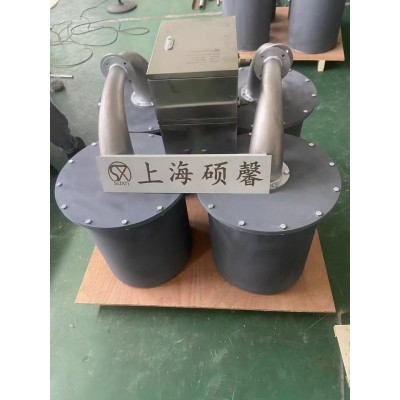

膜片式聲波吹灰器是以壓縮空氣作為聲波的能源，高強度的鈦金屬膜片在壓縮空氣氣源作用下自激振蕩，并在諧振腔內產生諧振，把壓縮空氣勢能轉換為低頻聲能，通過空氣介質把聲能傳遞到相應的積灰點，使聲波對灰渣起到“聲致疲勞”的作用，由于聲波振蕩的反復作用，施加于灰、渣的擠壓循環變化的載荷，達到一定的循環應力次數時，灰、渣的結構因疲勞而破壞，然后因重力、或因流體介質媒體將灰渣清除出附著體表面，達到清灰的作用。

◆ 應用場合

本產品廣泛應用于電廠鍋爐煙道（過熱器、省煤器、空氣預熱器等部位）、靜電除塵器、SCR反應器（脫硝設備）、煉油廠鍋爐、工業生產的粉料輸運管道料倉等?？傊?，有灰塵沉積并需要清除的設備空間區域均可使用。

◆ 技術特點

1、聲波清灰是預防性的清灰方式，阻止灰渣在催化劑表面形成堆積， 保持催化劑的連續清潔，**限度、**的利用催化劑對脫硝反應的催化活性。

2、聲波清灰對催化劑沒有任何的毒副作用，長期的運行不會對影響催化劑失效，且沒有對 催化劑發生腐蝕和堵塞的危險。

3、聲波清灰器是非接觸式的清灰方式，對催化劑沒有磨損，可有效延長催化劑使用壽命， 并降低 SCR 的維護成本。

4、設備結構簡單，聲波一旦進入 SCR 反應器內，通過反射、繞射、透射、折射作用能自 動地傳播到需要除灰的空間部位，無需**復雜的伸縮、旋轉機構，所以設備成本遠低于傳 統的除灰器。 5、運行維護費用低。聲波清灰器沒有旋轉部件，設備本體為不銹鋼材質，使用壽命在 30 年以上，發聲器的鈦金屬膜片使用壽命一般都在 5 年以上。

6、對設備和人體健康安全無傷害。聲波頻率段避開了 SCR 反應器設備結構的固有震動頻率， 因聲波激勵而產生的設備結構震動很??；不會產生機械磨損。

◆ 選型說明

1. 每臺聲波清灰器出廠時均配帶氣路控制箱 1 臺、連接軟管 1 件及安裝

附件等 1 套。

2. DN15鋼管及控制電纜(RVV2Ч1.0)由用戶自備，長度視現場安

裝距離確定。

3. 根據聲波清灰器的數量確定電控單元的型號。

◆型號、參數

型號 ZLSQ-75W

基本頻率(HZ) 75-95

聲強（出口處 DB） ≥147

工作溫度°C ≤1200°C

供氣氣源（Mpa） ≤0.7

工作氣壓（Mpa） 0.5-0.6

耗氣量 （M3/min） 2.95

材質 擴聲筒 304，膜片鈦合金

作用范圍 軸向 10-12 米，徑向 4-5 米

參考重量 ≤76
